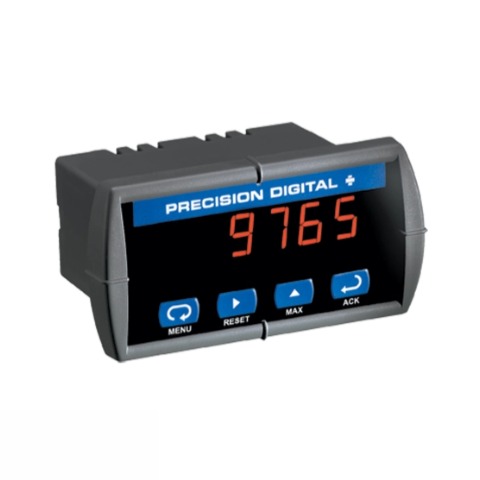

美国PRECISION DIGITAL过程和温度数字面板仪表 PD765-6R0-00

美国PRECISION DIGITAL过程和温度数字面板仪表 PD765-6R0-00

品牌：Precision Digital

型号： PD765-6R0-00

采购热线：0755-86216601

                13714972229


¥ 0.00
0.00
数量：
立即购买
加入购物车

商品描述

品牌：Precision Digital

型号： PD765-6R0-00

采购热线：0755-86216601

                13714972229


【深圳湾边贸易】原装进口美国PRECISION DIGITAL过程和温度数字面板仪表 PD765-6R0-00

SKU： PD765-6R0-00

产品类型：1/8 DIN

过程和温度数字面板表输入：电流 (4-20 mA)、电压 (0-10 V)、热电偶、RTD输出选项：无电源：85-265 VAC、90-265 VDC

变送器电源：

无显示类别：LED、单行显示：0.56 英寸高、4 位数字、红色 LED

认证：CE、UL/C-UL

保修：3 年

产品系列：PD765

产品类别：数字面板表产品

应用：液位、压力、温度、过程、泵

特征

  • 1/8 DIN 数字面板仪表，带 NEMA 4X、IP65 前部

  • 4-20 mA、± 10 V、TC 和 RTD 现场可选输入

  • 无需输入，即可轻松以工程单位进行现场缩放

  • 全 4 位数字显示，0.56 英寸（14.2 毫米）或 1.20 英寸（30.5 毫米）

  • 浅深度外壳仅延伸至面板后方 3.6 英寸 (91 毫米)

  • 隔离 24 VDC @ 200 mA 变送器电源选项（仅限交流供电型号）

  • 2 个继电器 + 隔离 4-20 mA 输出选项

  • 免费基于 PC 的 MeterView 编程和监控软件

  • 无需组装

  • 阳光下可读显示屏

  • 工作温度范围：-40 至 65°C（-40 至 149°F）

  • UL 和 C-UL 认证。E160849；UL 508 工业控制设备

  • 输入电源选项：85-265 VAC / 90-265 VDC 或 12-36 VDC / 12-24 VAC

  • 具有交替功能的双泵控制器

  • 用于远程按钮操作的外部触点（仅限 Trident X2）

  • USB、RS-232 和 RS-485 串行通信适配器选项

  • Modbus RTU通讯协议标准

  • 将仪表设置复制到其他 Trident 仪表

  • 密码保护

  • 最大/最小显示

  • 具有多种重置操作的高低报警

  • 种类繁多的 NEMA 4X 外壳，长度可达 10 米

  • Trident X2 的灯/喇叭和按钮配件

  • 用于 Trident X2 远程操作的控制站附件

  • 提供不锈钢遮阳罩配件

  • 3 年保修

  • 技术规格：

展示Trident：0.56 英寸（14.2 毫米）；
Trident X2：1.20 英寸（30.5 毫米）红色 LED，
4 位数字（-1999 至 9999）
显示强度八个用户可选级别
前面板NEMA 4X，IP65；提供面板垫圈
编程方法四个前面板按钮、具有复制功能的克隆、带有 MeterView 软件的 PC 和 Modbus 寄存器。
噪音过滤器可编程 2 至 199（0 将禁用过滤器）
显示更新率过程/RTD：3.7-5/秒；TC：1.8-2.5/秒
超出范围显示屏闪烁 9999
低于范围显示屏闪烁 -1999
重新校准所有量程均在工厂校准。建议至少每 12 个月重新校准一次。
最大/最小显示存储直至用户重置或仪表关闭。
密码限制对已编程设置的修改。
非易失性存储器设置保存至少 10 年。
电源选项85-265 VAC，50/60 Hz；90-265 VDC，最大 20 W
或 12-36 VDC；12-24 VAC，最大 6 W。
所需保险丝UL 认证，最大 5 A，慢熔断；最多 6 米可共用一个保险丝。
正常模式抑制50/60 Hz 时为 64 dB
隔离4 kV 输入/输出至电源线；500 V 输入至输出或输出至 24 VDC 电源。仅适用于 -6R5 和 -6X5 型号：100 V 输出至 24 VDC 电源
环境的工作温度：-40 至 65°C (-40 至 149°F)
存储温度：-40 至 85°C (-40 至 185°F)
相对湿度：0 至 90% 无凝结
連接电源和信号：可拆卸螺丝接线端子可接受 12 至 22 AWG。
串行：RJ11 接头，所有仪表的标准配置。
外壳1/8 DIN，耐冲击塑料，UL 94V-0，颜色：灰色
紧固扭矩螺丝端子连接器：5 磅英寸（0.56 牛米）
外形尺寸4.68 英寸 x 2.45 英寸 x 4.19 英寸
（119 毫米 x 62 毫米 x 106 毫米）
（宽 x 高 x 深）
重量9.5 盎司（269 克）（包括选件）
UL 文件编号E160849；UL 508 工业控制设备
保修单3 年零件和人工保修。请参阅保修信息和条款和条件了解完整详情。

流程输入

输入0-20毫安、4-20毫安、1-5伏、±10伏
发射机电源（仅限交流供电型号）隔离，一个或两个变送器电源 P1：24 VDC ±10% @ 200 mA 最大值（-10 选项） P1 和 P2：24 VDC ±10% @ 200 mA 和 40 mA 最大值（-20 选项）
准确性±0.05% FS ±1 个计数；±0.1% FS ±2 个计数（平方根）
功能线性或平方根
低流量截止0 至 9999（0 表示禁用截止功能）
低于该点时显示屏始终显示零。
小数点最多 3 位小数。
校准无信号称重或用信号源校准
校准范围用户可在整个仪表范围内进行编程
输入阻抗电压范围：大于 1 MΩ，
电流范围：50-100 Ω，随可复位保险丝阻抗而变化
输入过载受自动复位保险丝保护
温度漂移

输入环境温度 0 至 65º C环境温度 -40 至 0º C
当前的±0.20% 满度 (50 ppm/℃)满量程的±0.80%
电压±0.02% 满度 (1.7 PPM/℃)±0.06% 满度

温度输入

输入工厂校准，现场可选：J、K、T 或 E 型热电偶和 100 Ω 铂 RTD（0.00385 或 0.00392 曲线）
解决1°；T 型 TC 和 RTD：1° 或 0.1°
冷端参考自动的
温度漂移最大±2°C
偏移调整可编程为 ±19.9°。此参数允许用户将偏移值应用于显示的温度。
输入阻抗大于 100 kΩ
准确性

类型范围温度范围 (0-65℃)耐受温度 (-40-0℃)解决
J-58° 至 1382°F
-50° 至 750°C		±2°F
±1°C		±5°F
±3°C		1°
钾-58° 至 2300°F
-50° 至 1260°C		±2°F
±1°C		±4°F
±2°C		1°
电视-292° 至 700°F
-180° 至 371°C		±2°F
±1°C		±13°F
±7°C		1° 或 0.1°
和
-58° 至 1700°F
-50° 至 927°C		±2°F
±1°C		±11°F
±6°C		1°
热电阻-328° 至 1382°F
-200° 至 750°C		±1°F
±1°C		±5°F
±3°C		1° 或 0.1°

继电器选项

等级2 C 型 (SPDT)；额定 3 A @ 30 VDC 或 3 A @ 250 VAC 电阻负载；1/14 HP（≈ 50 瓦）@ 125/250 VAC 用于接触器、螺线管等电感负载。
死区0-100% FS，用户可选
电气噪声抑制应将缓冲器连接到每个继电器触点切换电感负载，以防止微处理器操作中断。建议的缓冲器值：0.01 µF/470 Ω，250 VAC（PDX6901）。
高或低警报用户可以对高或低设定任何报警
继电器操作

  • 自动（非锁定）和/或手动复位

  • 锁定（需要手动确认），带/不带清除

  • 泵轮换控制

  • 关闭（禁用未使用的继电器）

继电器复位前面板按钮、仪表背面的端子（仅限 X2 型号）或通过串行通信
时间延迟0 至 199 秒，开启和关闭延迟；可编程
传感器断路继电器操作传感器断路继电器状态可以为每个继电器编程为开启（报警）或关闭（非报警）。当检测到 RTD 或热电偶输入的传感器断路时，继电器将进入这些状态。当选择电流或电压输入时，这些设置不起作用。
故障安全操作可编程，每个继电器独立。继电器线圈在非报警状态下通电。断电时，继电器将进入报警状态。
自动初始化当电表通电时，继电器将反映电表输入的状态。

串行通信

兼容性EIA-232 和 EIA-485 与 PDA7232 和 PDA7422 Trident 适配器。
协议Modbus RTU
仪表地址PDC协议：0至99，Modbus协议：1至247
波特率300 至 19,200 bps
传输时间延迟可编程 0 至 199 毫秒
数据8 位（1 个起始位，1 个停止位）
平价无（1 或 2 个停止位）、偶数或奇数
（仅限 Modbus；PDC 协议不使用奇偶校验）
周转延迟小于 2 毫秒（固定）
有关详细信息，请参阅 PDC 和 Modbus 串行通信协议手册。

隔离 4-20 mA 变送器输出

缩放范围1.00 至 23.00 mA；允许反向缩放。
校准工厂校准 4.00 至 20.00 mA
准确性±0.1%满量程 ±0.004mA
温度漂移50 PPM/°C
注意：模拟输出漂移与输入漂移是分开的
隔离4 kV 输出至电源线；500 V 输入至输出或输出至 24 VDC 电源。
仅适用于 -6R5 和 -6X5 型号：100 V 输出至 24 VDC 电源
外部电源最大 35 VDC
输出环路电阻
电源最低限度最大限度
24 伏直流电10欧姆700Ω
35 VDC（外部）100Ω1200Ω
附加 4-20 mA 输出PD659-1MA -2MA可以将可选的 4-20 mA 输出分成两个隔离的 4-20 mA 输出
0-10 VDC 输出PD659-1MA -1V可以将可选的 4-20 mA 输出转换为 0-10 VDC 信号

PDA8006 Trident USB 适配器

目的仅用于编程 Trident 仪表
兼容性USB 1.1、USB 2.0
连接器RJ11 和 USB Type B
电缆一根 7 英尺（2.1 米）标准模块化电缆和一根 3.28 英尺（1.0 米）USB AB 公头电缆（附带适配器）
方面1.7 英寸 x 0.8 英寸 x 3.3 英寸
（43 毫米 x 21 毫米 x 83 毫米）
（宽 x 高 x 深）
距离适配器至：
PD765/PD8-765 仪表：最长 7 英尺 (2.1 米)；
USB 连接至 PC：最长 10 英尺 (3 米)
驱动程序兼容性Microsoft® Windows® 7/10/11
力量USB 端口
状态指示单独的电源 (P)、发送 (TX) 和接收 (RX) LED

外部按钮触点（仅限 X2 型号）

数字四
功能前面板按钮的远程操作：编程、重置继电器或查看/重置最大/最小读数。
开放状态按钮输入端子上的 +5 VDC 开路触点
关闭状态闭合触点按钮输入端子至公共端/接地端，低电平有效 0 至 0.4 VDC

MOD-LH 灯/喇叭

适用于以下型号仅限 Trident X2
浅色MOD-LH 型号：红色、绿色、黄色、蓝色或白色。MOD
-LH5CB1：用户可选择：红色、绿色、黄色、蓝色或白色
轻动作可以连接到闪光灯（MOD-LH5CB1 上不可用）或保持稳定
灯光/喇叭和按钮安装当订购带有外壳的 MOD-LH 时，用户需要在预先钻好的孔中安装和接线灯/喇叭和按钮。
喇叭85 分贝
等级IP65
灯光/喇叭独立性灯光和喇叭可以通过单独的继电器控制
电源要求连接到 Trident X2 仪表时无需额外电源。
远程安装时：24 VDC
发射机电源Trident X2 的内部发射器电源能够提供 24 VDC @ 200 mA 来为发射器和其他设备（如灯/喇叭）供电。下表说明了驱动各种灯/喇叭所需的电流量。如果需要更多电流，请考虑 PDA1024-01。
MOD-LH 和 MOD-LH5CB1 型号：
颜色所需电流颜色所需电流
红色的17毫安蓝色的15毫安
绿色的15毫安白色的42毫安
黄色的23毫安喇叭20毫安
示例： 17 mA（红灯）+ 20 mA（喇叭）= 200 mA 电源所需的总电流为 37 mA。可用电流 = 163 mA
重置/静音按钮NEMA 4X；可连接到 Trident X2 上的外部按钮触点。Ack 前面板按钮可用于重置/确认继电器。
按钮标签灯光/喇叭配件带有 9 个预先打印的消息标签，用户可以将其贴在红色按钮下方：重置、批次、确认、皮重、静音、停止、启动、暂停、启动/停止。
灯光/喇叭安装连接M22
孔尺寸灯/喇叭：0.875 英寸（22 毫米）；按钮：0.630 英寸（16 毫米）
电缆长度3.28 英尺（1 米）
工作温度范围

-5 至 40°C（23 至 104°F）


湾边贸易供应PD765 Trident系列：

PD765-6R0-00、PD765-6R0-10、PD765-6R2-00、PD765-6R2-10、PD765-6R3-00、PD765-6R3-10、PD765-6R3-20、PD765-6R5-10、PD765-7R0-00、PD765-7R2-00、PD765-7R3-00、PD765-7R5-00、PD765-6X0-00、PD765-6X0-10、PD765-6X2-00、PD765-6X2-10、PD765-6X3-00、PD765-6X3-10、PD765-6X3-20、PD765-6X5-10、PD765-7X0-00、PD765-7X2-00、PD765-7X3-00、PD765-7X5-00
