深圳湾边贸易推荐原装Pasternack适配器Pasternack检波器备件

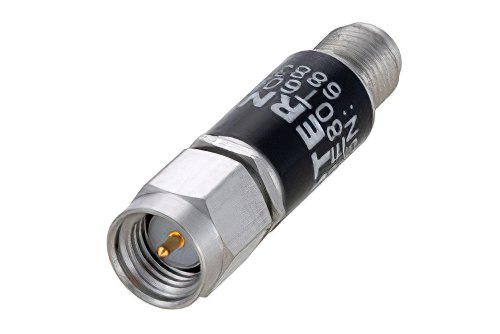

Pasternack PE80T6021 是一款同轴封装隧道二极管探测器，采用坚固的锗 （Ge） 平面结构，

可在 6.0 至 12.0 GHz 的宽带频率范围内工作。零偏置设计具有 125 欧姆（典型值）的极低视频输出电阻，

以及 5 纳秒（典型值）的极快脉冲响应上升时间。其他理想的特性包括出色的动态范围、

非常高效的低电平 RF 信号检测、宽视频带宽和出色的负载电压输出灵敏度。

该检测器在宽频带内表现出极其稳定和平坦的正输出极性响应，

并在 -65°C 至 +115°C 的工作温度范围内具有出色的温度稳定性。

 最大 CW 输入功率处理能力为 +17 dBm。

紧凑的圆柱形封装具有一个 SMA 公射频输入连接器和一个 SMA 母视频输出连接器。

Pasternack PE80T6021特征

• 隧道二极管检测器

• 坚固的错(Ge)平面结构

• 宽带频率:0.1 至2 GHz

• 零偏差设计

• 正视频输出伊

• 工作温度:-65°C至+115°C

• 极快的脉冲视频响应:5ns(典型值)

• 上升时间

• 最大 CW 输入功率 +17 dBm

• 极低的视频电阻:125 欧姆(典型值)

• SMA 公头 RF 输入和 SMA 母头视频输出

• 连接

• 出色的温度稳定性

• 出色的动态范围和非常高效的低

• 液位信号检测

• 出色的负裁电压输出灵敏度

Pasternack PE80T6021应用

• ·发射机垄断

• 雷达设备

• 导弹制导系统

• ECM 接收器中

• 中电源和信号监视器

• 多普勒雷达和信标接收器番

• 测试与测量

• 脉冲应用

• 输入至低噪声放大器

Pasternack PE80T6021电气规格

电气规格说明:

典型值是在 +25°C下测得的，不能保证。TSS 使用 2 MHz 视频带宽和 2dB NF 放大器。

输入功率为 17 dBm 或 3 ERG 最大尖峰

Pasternack PE80T6021尺寸

长度 1.21 英寸[30.73 室米]

宽度 0.81 英寸 [20.57 毫米]

Pasternack PE80T6021环境温度

工作范围 -65 至 +115 摄氏度

存储范围-65 至 +125 摄氏度
