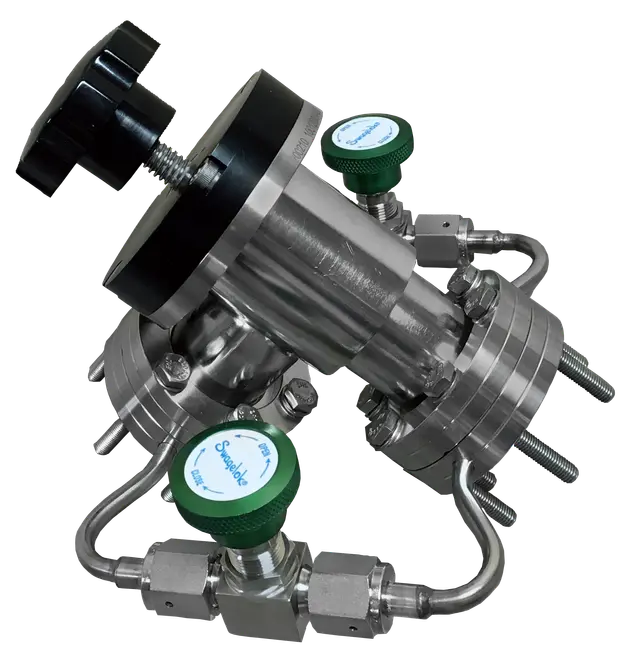

深圳湾边贸易进口美国Extorr VAHCK150V1带减压旁路高传导阀
Extorr VAHCK150V1带减压旁路高传导阀描述：
具有一个或两个减压旁路的高电导阀由 304 不锈钢制成，
具有 2 个 DN 40 CF、2 个 ¾ 英寸 ConFlat (CF) 法兰。
每个减压旁路都有一个 Swagelok 旁路阀和一个流量控制孔。高电导阀采用弹性体阀瓣密封。
阀门的真空侧连接到 RGA 室，高压侧连接到客户的工艺室。
在双旁路模型中，当所有三个阀门都关闭（Hi-C 和 2 个 Swagelok）时，RGA 与工艺室隔离。
打开任一减压阀都允许 RGA 通过流量限制孔对客户的高压工艺进行采样。
孔的尺寸可以根据在不同压力下运行的工艺进行调整。
如果工艺室基准压力足够低，高电导阀可以打开以测量背景气体或检查工艺室的泄漏。
不锈钢安装硬件包括用于 CF 法兰的铜垫圈和用于旁通阀的额外 VCR 垫圈。
阀门组件经过泄漏测试，每个旁通阀都配有 1 个流量控制孔。
Extorr VAHCK150V1带减压旁路高传导阀规格：
材料 | |
重量 | |
最高温度额定值 | |
高传导阀 | |
法兰尺寸 | 2-3/4 英寸外径 ConFlat 法兰，1.5 英寸管外径 |
世伟洛克 (Swagelok) 阀门连接尺寸 | |
Extorr带减压旁路高传导阀型号选择：
Extorr VAHCK150V1
Extorr VAHCK150V2
VAHCK150V1 | 高电导阀，配有 1 个波纹管密封 Swagelok 旁通阀和 2 个 ConFlat 至 VCR 适配器，每个适配器有 2 个臂（一个臂已插入），12 个 ¼-28 螺母和垫圈，1 个用于旁通阀的流量控制孔口和 2 个铜垫圈 |
VAHCK150V2 | 高电导阀，配有 2 个波纹管密封 Swagelok 旁通阀和 2 个 ConFlat 至 VCR 适配器（每个适配器有 2 个臂）、12 个 ¼-28 螺母和垫圈、2 个用于旁通阀的流量控制孔和 2 个铜垫圈 |
