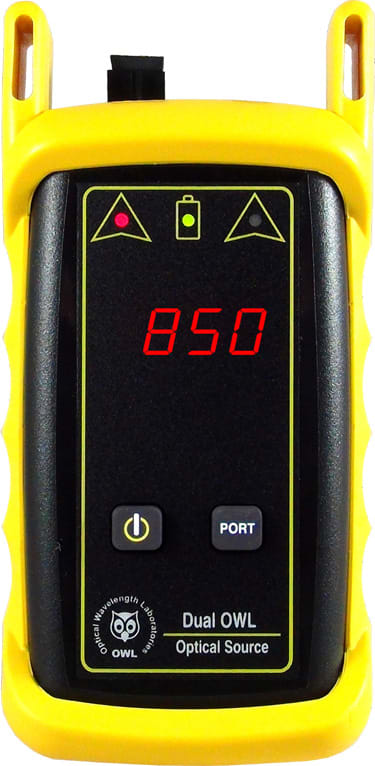

【深圳湾边贸易】美国原装进口OWL DO2-85SC 双 OWL 850多模光源(SC 连接器)
OWL DO2-85sc Dual OWL 850 Multimode Light Source (SC Connector)![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/banner-051314-01_bmms.jpg)
OWL DO2-85SC多模光源规格:
厂家:Omni Wavelength Laboratories
原产地:美国
尺寸:4.94x2.75x1.28 英寸。
输出功率: -20dBm 进入多模
初始精度: +/- 10 dBm @ 25 摄氏度
Nist 可追溯校准波长: 850纳米
中心波长:850 纳米 +30/-10 纳米
1300 纳米 +/-50 纳米
光谱宽度:60纳米@850纳米
典型 1 小时漂移 (dB):.05 @ 850nm
OWL DO2-85SC 双 OWL 850 多模光源(SC 连接器)描述:
稳定的温度补偿 LED 光源
输出波长:850nm 和组合选择源/低电量指示 LED
延长电池寿命 - 一节 9V 电池可使用长达 30 小时
简单的双按钮操作、可 NIST 追溯、价格非常经济
Dual OWL 850 是一款经济实惠、结构紧凑的手持式光源。温度补偿输出经过校准,
可将 -20dBm 的光功率耦合到多模光纤中。光源安装有 850nm LED 光源。
光源具有直观的双按钮界面 - 一个按钮用于打开或关闭设备,另一个按钮用于选择波长。
LED 指示灯突出显示所选光源,并验证电池电量是否足以维持校准的输出功率。
这些 LED 光源在测试多模光纤线路时可为光纤安装人员提供稳定的输出。
Dual OWL 850 为光纤专业人员提供了一种简单而又经济实惠的选项,
用于测试 850nm 的多模光纤链路,并且可以轻松升级为 1300nm 光源。
高强度 LED(例如 Dual OWL 光源中的 LED)可产生肉眼不可见的强红外能量光束。

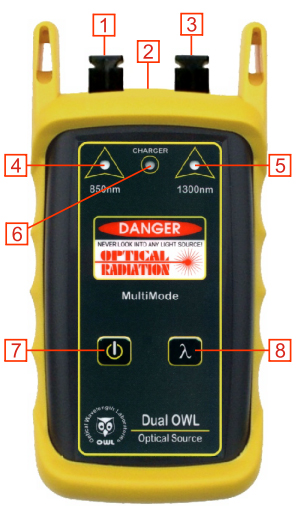

功能说明
1、850nm 端口 - 容纳 850nm 多模源,可以是 ST 或 SC 连接器。
2、充电器端口 - 可用于给可充电 9 伏电池充电,以及使用墙上电源操作。
3、1300nm 端口 - 容纳 1300nm 多模源,可以是 ST 或 SC 连接器。
4、850nm 指示灯 LED - 指示 850nm LED 光源的开/关状态。
5、1300nm 指示灯 LED - 指示 1300nm LED 光源的开/关状态。
6、充电器指示灯 LED - 指示充电器端口的状态。
7、电源按钮——打开或关闭设备电源。
8、波长选择按钮 - 在 850nm 和 1300nm 之间切换单位。
注意:请勿将电池充电端口与不可充电电池一起使用。否则可能会发生爆炸,并可能对设备和/或用户造成伤害。
注意:在正常运行期间,如果指示灯 LED 不亮,则表示电池电量不足以提供准确读数,必须更换。
注意:单波长版本(仅 850nm 或仅 1300nm)只有一个光学端口。
应用
双 OWL 系列多模光源可用作光传输系统和光纤链路的诊断和测量工具。
这些应用可以在多个行业中找到,包括前提、LAN、CATV 和电信公司。
双 OWL 系列多模光源旨在发射温度稳定的光源,用于光损耗测量。
光源发射的光功率用作光学参考,当功率计“归零”时,也称为“零”点。
光损耗测量可用于测量光纤链路的衰减或损耗。然后可以将损耗值与预先计算的链路预算进行比较,
该预算用于确定光纤链路是否将在传输设备的参数范围内运行。
光纤链路损耗计算公式为:L = Pa - Pr,
其中 L 是光损耗量(单位为 dB),Pa 是绝对功率(单位为 dbm),Pr 是参考功率(单位为 dBm)。
光损耗测量也可用于光纤链路认证。
链路认证是将光损耗测量结果与使用光纤布线标准计算出的链路预算进行比较的过程。
-------------------------------------------------------------------------------
