【深圳湾边贸易】OWL VOLT-1视觉光学长度测试仪VOLT (VISUAL OPTICAL LENGTH TESTER)美国原装进口
![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/banner-051314-01_bmms.jpg)
OWL VOLT-1视觉光学长度测试仪规格:
厂家:Omni Wavelength Laboratories
原产地:美国
测量范围:最远可达 25 公里
准确性 :±2.5米
中心波长:1310nm
解决:最高达 0.001 公里(1 米)
尺寸:4.94 x 2.75 x 1.28 英寸
重量:6oz
OWL VOLT-1视觉光学长度测试仪VOLT (VISUAL OPTICAL LENGTH TESTER)描述:
VOLT代表可视光长度测试仪,为需要测量光纤长度的用户提供独特、低成本的替代方案。
光纤安装越来越需要进行光纤长度测量以满足投标要求。无需购买可能花费数千美元的认证测试套件,
VOLT 可以添加到安装人员现有的光纤测试套件中。
这些长度测试仪采用“循环”方法测量光纤长度。这是通过在光纤的一端用跳线将两根光纤环回来实现的。
光穿过两根光纤所需的往返时间被转换为以公里为单位的长度,然后除以二以显示光纤电缆的长度。
无需测量所有光纤的长度;长度测量可以应用于电缆中的所有光纤。
这种长度测试方法可以提供准确的测量结果,并节省时间和金钱。
通过护套测量光纤是一种公认的测量方法;然而,在很多情况下,这种方法可能并不适用。
如果长度标记已在配线架中端接,则可能难以触及。光纤链路还可能经过多个交叉连接或在中间有接头,
从而使护套标记无效。光纤的光学测量无需护套标记即可产生准确的结果。
光学测量还节省了时间,因为无需使用测量轮估算光纤的长度。
这种方法在穿越墙壁、星型拓扑或包含立管电缆的网络中尤其麻烦且不准确。
VOLT 使用可见激光,可以测量长达 1.5 公里的光纤链路,精度在 ±2.5 米以内。
除了长度测试外,VOLT 的高强度激光还使其可以兼作视觉故障定位器,脉冲模式可以轻松识别光纤。
注意:为避免混淆,VOLT 并非设计用于测量故障点距离(如 OTDR)。
VOLT 设计用于测量光纤电缆的端到端长度。

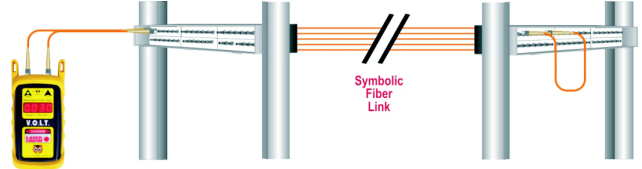

端到端光纤电缆长度测量需要一对端接光纤(在电缆远端回环)(见下图)。
![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/VOLT2.jpg)

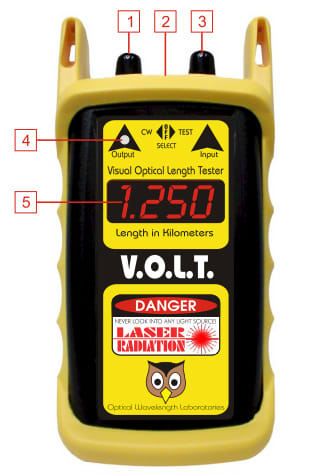

一般特征
![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/VOLT231.jpg)
1、亮红色激光发射器- 此 ST 连接器端口装有激光二极管,
可将亮红色可见光发射到光纤中。
2、连续波/测试选择开关- 此三向开关可在关闭(中心)、
长度测试/光纤识别模式(右)和连续波模式(左)之间进行选择。
3、探测器端口- 此 ST 连接器端口装有用于接收来
自光纤的光的光电二极管探测器。
4、电源 LED - 此 LED 指示测试仪已通电。
在正常运行期间,如果此 LED 非常暗或不亮,
则表示电池可能没有足够的电量进行准确测试,应更换。
5、LED 显示屏- 此 7 段 LED 用于显示光纤链路的长度(以公里为单位)。
如果显示屏上全是虚线,则 VOLT 接收的光线不足以进行测量。
这意味着链路太长而无法测量,或者用于长度测量的某根光纤存在问题。
应用
光纤长度测量。VOLT 使用“循环”方法测量长度。
此方法要求使用跳线将同一光纤电缆中的两根光纤的一端环接。发射器将光注入其中一根光纤,
并由连接到另一根光纤的检测器接收。往返行程时间转换为以公里为单位的长度,
然后除以二即可得出光纤电缆的长度。无需测试每根光纤的长度;长度测量适用于电缆中的所有光纤。
在光纤电缆的一端,用其中一根跳线将两根光纤绕回。
在光缆的另一端,将一根跳线连接到用于测试的每根光纤。
将跳线的另一端连接到 VOLT 上的接收器和发射器端口。
哪根跳线连接到哪根光纤并不重要。
将开关拨到 TEST 位置,打开 VOLT 电源,进入长度测试模式。
几秒钟后,显示屏将显示光纤的长度(以公里为单位)。
在右侧的示例中,链路长度为 1.250 公里。
注意:如果绿色指示灯不亮,则表示电池电量不足以进行有效测试,必须更换电池才能继续。
![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/VOLTM.jpg)

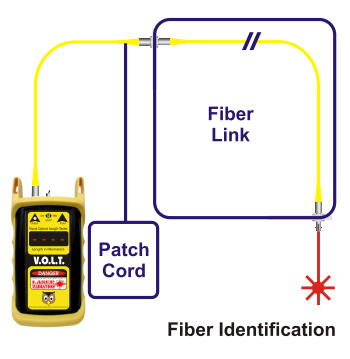

可视光纤识别。VOLT 提供闪烁模式,便于进行可视光纤识别。通过光纤电缆另一端闪烁的红灯定位光纤端,
即可识别光纤。这对于定位标记错误或根本没有标记的光纤非常有用。
如右图所示,通过跳线将 VOLT 连接到您正在测试的光纤。
将开关拨到 TEST 位置,打开 VOLT 电源,进入光纤识别模式。此模式会向光纤发射一束高强度红光。
通过查看连接器发出的闪烁红光来识别光纤。
![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/VOLTI.jpg)

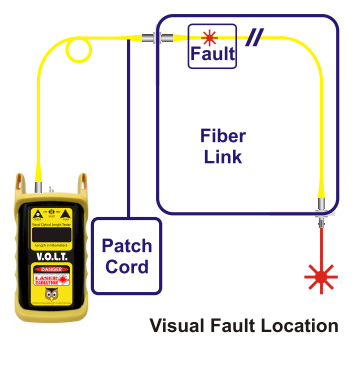

可视故障定位。在连续波模式下,一束稳定的超亮红色激光被注入光纤。
如果这束光遇到光纤中的断裂或微弯,光将被重新定向到缓冲器中。
这束光将透过光纤护套可见,告知用户光纤中存在断裂或微弯。
如右图所示,通过跳线将 VOLT 连接到您正在测试的光纤。
将开关拨到 CW,打开 VOLT 电源,进入可视故障定位模式。
如果光纤的前几米有故障,红光应透过光纤护套出现。
![](http://pmoa2aa9f.pic39.websiteonline.cn/upload/VOLTL.jpg)
-------------------------------------------------------------------------------
