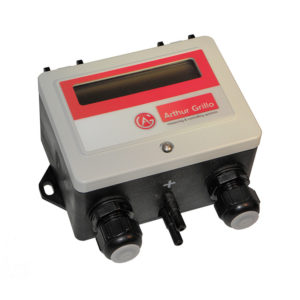

【深圳湾边贸易】德国原装进口Arthur Grillo DS200-P2差压传感器
Arthur Grillo DS200-P2差压传感器技术规格：
工作模式：
测量模式
测量介质：
空气或非腐蚀性气体
测量原理：
机电隔膜测量系统
测量单位：
Pa / InH20 或 m3/h 或 cfm
最小测量范围：
0…50 Pa (0.5 mbar)
最大测量范围：
0 …6000 Pa (60 mbar)
测量范围：
DS200-P2：0…200 Pa (2 mbar)、0…150 Pa、0…100 Pa、0…50 Pa (0.5 mbar)
DS200-P10：0…1000 Pa ( 10mbar), 0…500 Pa, 0…300 Pa, 0…200 Pa (2 mbar)
DS200-P60: 0…6000 Pa (60 mbar), 0…4000 Pa, 0…3000 Pa, 0…2000 Pa (20 mbar)
测量范围选择：
通过软件菜单
特性：
可通过软件菜单选择线性或辐射
环境温度：
-10…+50°C
存储温度：
-25…+60°C
限制信号输出/报警输出：
集电极开路，最大 30 V / 30 mA
报警延迟时间：
在 0 … 60 秒范围内自由调节– 2 … 15 分钟
开关逻辑：
MIN 或 MAX
触点逻辑：
高电平有效或低电平有效
Arthur Grillo DS200-P2差压传感器准确度：
| 误差范围（与实际范围有关） |
| 零偏差 | 最终值
偏差 | 线性度 | 解决 | 迟滞 |
| DS85-P200 |
| 0…200帕 | ±0.5% | ±0.5% | ±0.25% | ±0.1% | ±1% |
| 0…150帕 | ±0.75% | ±0.6% | ±0.4% | ±0.2% | ±0.7% |
| 0…100帕 | ±1% | ±0.71% | ±0.5% | ±0.2% | ±0.5% |
| 0…50帕 | ±2% | ±1% | ±1% | ±0.3% | ±0.5% |
| DS85-P1000 |
| 0…1000帕 | ±0.5% | ±0.5% | ±0.25% | ±0.1% | ±0.2% |
| 0…500帕 | ±0.7% | ±0.7% | ±0.5% | ±0.2% | ±0.2% |
| 0…300帕 | ±0.9% | ±0.9% | ±0.9% | ±0.3% | ±0.2% |
| 0…200帕 | ±1% | ±1% | ±1.25% | ±0.3% | ±0.2% |
| DS85-P6000 |
| 0…6000帕 | ±0.5% | ±0.5% | ±0.25% | ±0.1% | ±0.2% |
| 0…4000帕 | ±0.7% | ±0.7% | ±0.4% | ±0.15% | ±0.2% |
| 0…3000帕 | ±0.9% | ±0.9% | ±0.6% | ±0.2% | ±0.2% |
| 0…2000帕 | ±1% | ±1% | ±0.75% | ±0.25% | ±0.2% |
Arthur Grillo DS200-P2差压传感器尺寸：
外壳：
UL 94 HB；带 ABS 铰链盖的 Ultramid
尺寸：
95 x 70 x 54 毫米（宽x高x深）
重量：
约 250 g
防护等级：
IP54，符合 EN60529
显示屏：
两行字母数字 LCD 显示屏，2 x 16 个字符
电气连接：
3 或 4 线电缆，50 cm 长，颜色编码，电子防误极性保护
压力连接：
软管连接 5 mm ø 和 6 mm ø
操作位置：
垂直，旋转约 90° 时的位置依赖性 25帕
电源：
17…30 Vdc 或 24 Vac ± 15 %
功耗：
约
约6 mA @ 17 Vdc 和 0…10 V 输出 19 mA @ 30 Vdc 和 0…10 V 输出
输出：
0/2…10 V（Imax = 10 mA @ 20 Vdc，Imax = 17 mA @ 30 Vdc）
0/4…20 mA，最大负载 200 Ω
