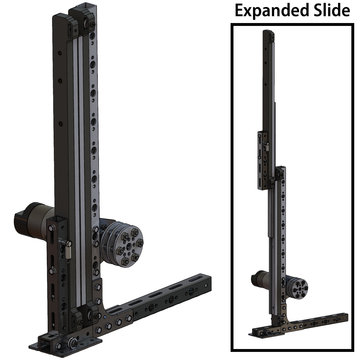

AndyMark AM-4846 紧凑型直线滑轨产品概述

专为 FTC（但不限于 FTC）设计的卓越系统是执行受控扩展的快速方法。紧凑型线性滑台的每个阶段都由滑轮系统控制，该系统可以操纵以提供伸展和缩回动力。

选项：

1 级行程为 12.18 英寸

2 阶段 行程为 24.37 英寸

3 阶段有 36.56英寸的行程

其他阶段

AndyMark 官方支持 3 阶段系统，但团队可以选择添加额外的阶段以增加覆盖范围。

注意：在尝试添加更多阶段时，团队应考虑增加滑轮组件上绳子的包裹。

负载限制为 10 磅

建议的索具：

连续的

每个方向一根串，连接每个阶段

有关详细信息，请参阅组装指南和视频

包括动力/传动装置：

NeveRest 轨道 13.7 比 1

速度快，全速时每级约 1 秒。

足够的扭矩，可以使用机械手和游戏棋子轻松提升多个阶段，总重可达 10 磅。

基本套件中包含的组件 （am-4846）：

1 - SAR330 铝制滑轨 （am-4837）

3 - 轴承，3 mm x 12 mm x 4 mm，V 型槽 （am-4836）

4 - 螺钉， SHCS， M3-0.5 x 35 mm， 镀锌 （am-1671）

4 - 螺钉，平头 M3-0.5 x 5 mm 钢 （am-1668）

4 - M3-0.5 Nylock 螺母 （AM-1023）

1 - 电源串，1.4 mm，100' 线轴 （am-3159）

1 - 0.115 英寸内径 0.187 in.外径 0.188 in.长尼龙垫片 （am-1473）

1 - S3 挤出 （am-3594-352）

1 - S3 挤出 （am-3594-256）

1 - S3 挤出 （am-3594-128）

2 - S3 90度角撑板 （AM-3602）

2 - S3 4x1角撑板 （am-4839）

1 - 0.252 英寸内径 0.625 in.外径 1.750 in.长尼龙垫片 （am-1669）

1 - NeveRest 轨道和 0.875 in.轴承 S3 安装板 （am-4642）

15 - 1 英寸6-32 六角头螺纹锁紧螺钉 （am-1565）

1 - 1.25 英寸6-32 六角头螺纹锁紧螺钉 （am-1566）

12 - 6-32 Nylock 锁紧螺母 （AM-1419）

4 - M3-0.5 x 5 mm 内六角头螺钉 （am-1443）

1 - 延长弹簧 1 in.x .25 英寸x .031 英寸（AM-4835型）

1 - 0.257 英寸内径 0.625 in.外径 0.500 in.长铝垫片 （am-3720）

1 - 直线滑轨系统双线轴组件 （am-4849）

1 - 13.7 比 1 齿轮比 NeveRest 摆线减速电机 （AM-4610B）

2 - 352 mm 滑轮安装 （am-4838）

每个额外的阶段包括：

1 - SAR330 铝制滑轨 （am-4837）

2 - 轴承，3 mm x 12 mm x 4 mm，V 型槽 （am-4836）

4 - 螺钉，平头 M3-0.5 x 5 mm 钢 （am-1668）

2 - 螺钉， SHCS， M3-0.5 x 35 mm， 镀锌 （am-1671）

2 - M3-0.5 Nylock 螺母 （AM-1023）

1 - 352 mm 滑轮安装 （am-4838）

请注意： AndyMark 建议在安装 M3171 x 3 mm 平头螺钉 （am-5） 时使用中等强度螺纹锁固剂，例如 am-1668。

AndyMark AM-4850 紧凑型直线滑轨

AndyMark AM-4851 紧凑型直线滑轨
