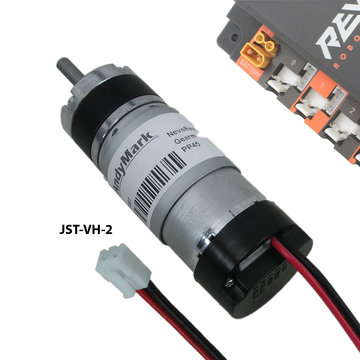

AndyMark  am-3461b   NeveRest 摆线减速电机产品概述

NeveRest Orbital 减速电机是专为 FTC 设计的坚固行星减速电机。有多种传动比可供选择，您可以找到适合您的电机，从快速旋转的进气口到高减速臂，NeveRest Orbitals 都可以实现。它们有一个预装的编码器和一个直接位于输出面中央的输出轴。轴为 6 mm D，齿轮箱壳体直径为 37 mm。

馈入黑色编码器外壳的电源线有两种不同的选项，它们已经压接到电缆的末端。

JST-VH-2 连接器：此选项可直接插入 FIRST Tech Challenge REV 控制器

Anderson Powerpole 15A 连接器： 这是 FTC 和 FRC 团队的另一个流行连接器。

第一合法性：

根据 FIRST Tech Challenge 游戏手册，所有版本的 NeveRest 电机在 FTC 中都是合法的。

根据 FIRST Robotics Competition Game Manual，所有版本的 NeveRest 电机在 FRC 中都是合法的，因为它使用 NeveRest AM-3104 电机。

用法：

PicoBox 狮子座 （am-3614）。该变速箱用于为手臂等机构创建链传动装置。

PicoBox GEO （am-3616）。该变速箱将两个 NeveRest Orbital 电机组合成一个输出轴，允许以低比率提供组合功率。

PicoBox MEO （am-3615）。该变速箱接受一个 NeveRest 电机，并允许通过 PicoBox 齿轮换档。

编码器：

该电机的背面安装有一个编码器。它是一款每转 7 脉冲 （PPR） 霍尔效应编码器。将比率乘以 7 得到输出轴的 PPR。例如，NeverRest 3.7 输出轴提供 25.9 PPR。

编码器电缆选项： NeveRest 电机不附带编码器电缆，因为我们提供 3 种电缆选项：

am-3926a 允许您将编码器直接连接到 FIRST Tech Challenge REV 控制器。

AM-2992 将 4 个编码器引脚连接到一个外壳中，采用标准的 0.1“ 间距。

AM-2993 允许您在不同的位置分别断开 4 个引脚 次序。

规格

连接器类型：JST-VH-2，Anderson Powerpoles

规格：18 AWG

材质：钢和塑料

最大直径：1.5英寸（38毫米）

最大功率：14瓦

安装几何形状：4x M3x0.5,28 mm 螺栓圆

输出轴尺寸： 0.240 in.（6 毫米）D轴

每个磁铁的极数：7

堵转电流：11 安培

电压：12 VDC
