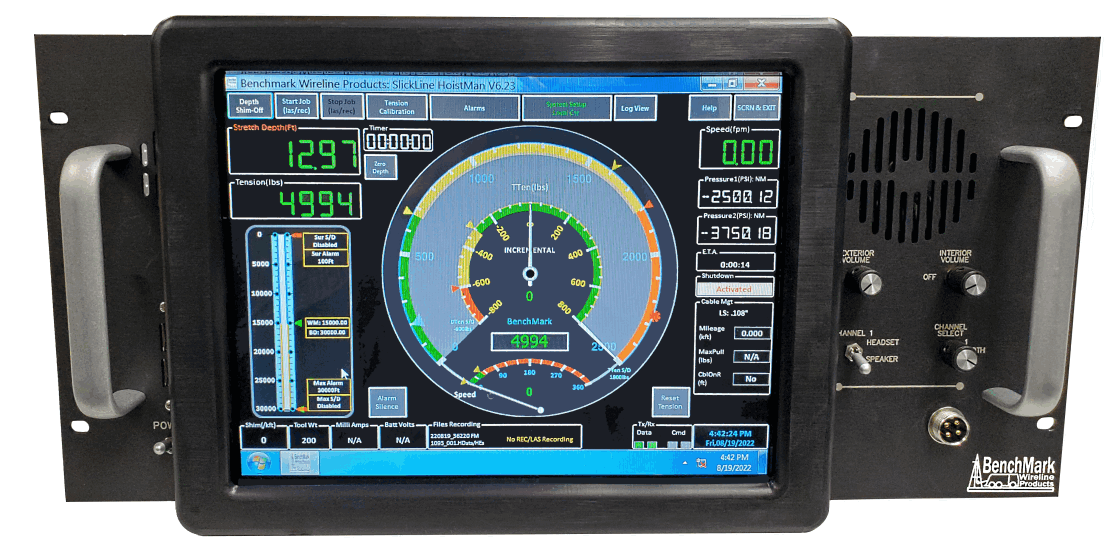

BenchMark Wireline 的Hoistman触摸屏面板用于采集和显示来自钢丝测井绞盘装置的深度和张力数据。该面板为操作员提供了一种根据需要设置和调整数据的方法。深度是根据安装在测量设备上的编码器提供的数据显示的。

张力数据由安装在测量装置上的负载销提供，并且也传递到采集系统。该面板将与 AM5K 双轮测量装置一起用于裸眼和套管孔服务。

该系统由实时采集板和PC机两个主要部分组成。采集板为编码器、负载引脚和磁标记检测器提供电源并处理来自编码器、负载引脚和磁标记检测器的信号。该板独立于 PC 运行，通电后立即开启。它还连接到 LED 显示屏以显示深度和张力。这样，深度和张力就可以在通电时立即显示，并且无论 PC 状态如何，都始终显示。

PC 使用基于 Intel 的高速处理器，运行嵌入式 MS Windows XP。PC 包括一个彩色触摸屏，用于操作员输入和命令输入。PC 具有以太网功能，可连接到互联网以进行远程显示和控制。

产品特点

 电源输入 – 12 – 24 VDC – 120 – 240 VAC 50/60 HZ – 内置 UPS，可选配 2 小时电池

 内部 PC 板 – 基于 Intel 的个人电脑板 – 4 GB 固态媒体设备 – 嵌入式 Windows XP 操作系统 – 3 个 USB 端口（2 个前置，1 个后置） – 1 个 RS232 端口 – RJ 45

以太网端口 – 包括 USB 鼠标/键盘

 彩色显示屏 – TFT LCD – 背光 VGA – 400 NITS 阳光下可读

 触摸屏接口

– 5 线电阻式 USB 接口实时采集板– BenchMark 专有设计 – 基于 8051 微处理器 – 为编码器、磁标记检测器和称重传感器提供电源 – 处理编码器正交、磁标记信号和称重传感器

 独立于 PC 板运行 – 连接到数字显示器，实时显示深度和张力

 过压继电器触点闭合输出

 模拟输出接口 – 编码器

正交输出 – 0 – 10vdc

张力输出 – 4-20ma 张力输出

 包括双对讲系统
