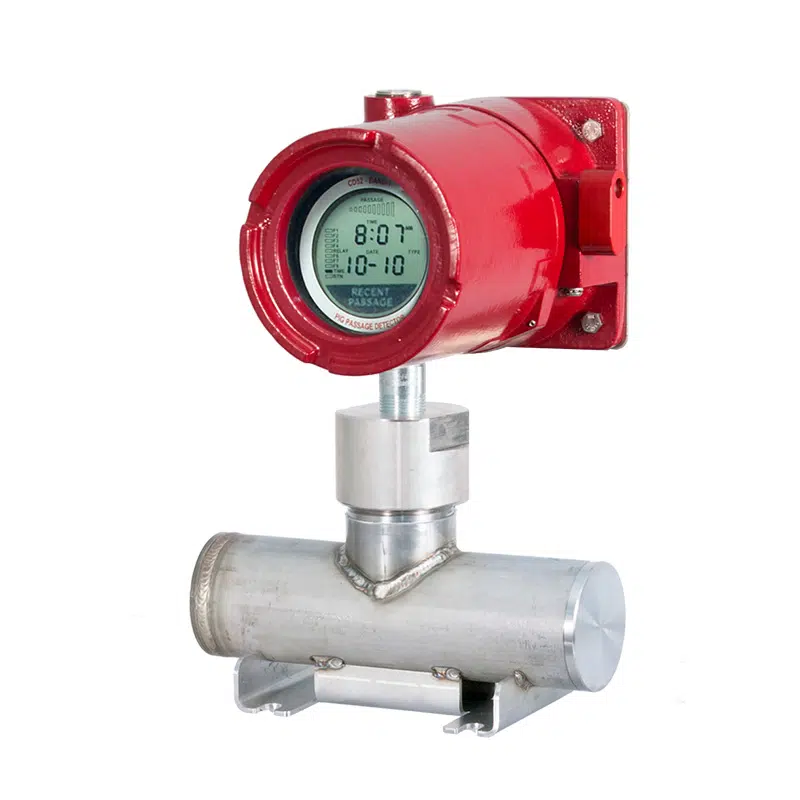

CD52 非侵入式清管器信号器 (ATEX)
CD52 Non-Intrusive Pig Signaler (ATEX)
美国CDI清管器信号器 ATEX 等级为 II 类 2G Ex d mb IIB T5 Gb，此版本的 CD52 Bandit 是一种非侵入式清管器信号器，CD52 Non-Intrusive Pig Signaler (ATEX)清管器信号器使用安装在清管器上的永磁体或有源发射器来检测从 0.022 到 45.73 mph（0.01m/秒至 20 米/秒）。
通道上的干触点继电器闭合使Bandit 连接到各种系统，包括 SCADA、PLC、灯、喇叭等。
类别：信号器标签：防爆
CD52“Bandit”ATEX 变体是一种非侵入式清管器检测器和信号器，可以检测速度低至 0.022 mph (0.01m/s) 至 45.73 mph (20 m/s) 的永磁体和有源发射器。
CD52 Non-Intrusive Pig Signaler (ATEX)清管器信号器的 ATEX 等级为 II 类 2G Ex d mb IIB T5 Gb。
CD52 Non-Intrusive Pig Signaler (ATEX)清管指示器功能包括
对管道无干扰
ATEX额定用于危险场所的1区，达到II类2G Ex d mb IIB T5 Gb

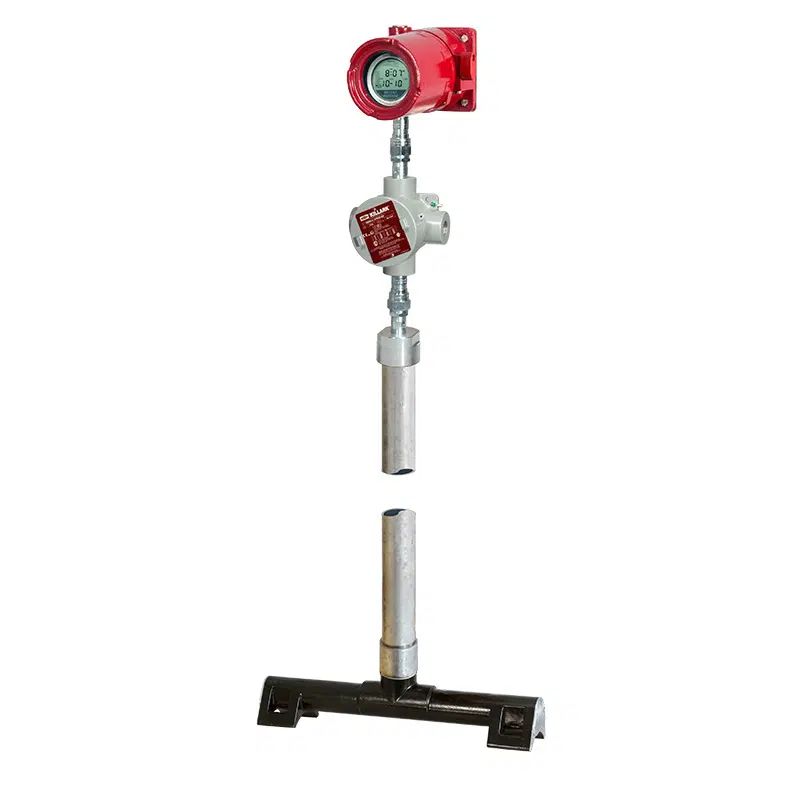

专为直埋、永久安装而设计（可提供铠装柔性电缆）
双向清管器检测
干触点继电器闭合可以连接为常开或常闭
检测变送器和装有永磁体的管道清管器
自动保留最近10次清管器通过时间和日期
使用两节 D 型碱性电池供电一整年或使用 24VDC 永久供电
连接到 2″ 到 60″ 的管道
适用于最大 1.5 英寸 [38mm] 的壁厚 （当 WT 大于 1″ [25.4mm] 时，请咨询 CDI 以了解磁铁和变送器的放置和强度）
CD52 Non-Intrusive Pig Signaler (ATEX)清管信号器产品详情
CD52 Bandit 可以安全、简单和可靠地对管网内任何位置的清管器通道进行非侵入式检测。只需将 CD52 绑在管道上，CD52 Non-Intrusive Pig Signaler (ATEX)清管器信号器就会立即开始扫描配备变送器和永磁体的清管器通道。当清管器通过时，，它们的时间和日期会随着闪烁的“最近通道”消息一起显示。如果出现多个清管器，只需向后滚动通道内存并检索最后 10 个通道中任何一个的时间和日期。除了视觉指示外，CD52 Bandit 还会启动干触点继电器闭合；该继电器可支持 120VAC 至 1A 或 30VDC 至 3A 的电气连接。推荐选择可选的 316 不锈钢遮阳罩，以增加沙漠和其他高温和阳光直射区域的散热。
检测类型： 磁性、非侵入式、双向 检测
检测到的设备： CD52清管器安装跳闸磁铁、EM变送器
通道视觉指示器： 通道后LCD闪烁1小时，保持稳定11小时，12小时后自动复位
指示输出： 隔离干触点继电器闭合和 4-20mA 输出
检测速度： 0.01 m/s 至 20 m/s
电池选项温度范围：
• 碱性电池：D 电池（不可充电，-20°C 至 +53°C）
• 锂电池：D 电池（不可充电，-40°C 至 +70°C）
• 镍氢：D 电池（可充电，-20°C 至 +64°C）
• 锂离子：定制电池组（可充电，-40°C 至 +70°C）
外部电源温度范围： 24VDC：线路输入（-50°C 至 +80°C）
电源要求：
• 基本系统：0.67 瓦
• 加热器选项：0.67 瓦（12 瓦间歇）
• RIS 选项：0.67 瓦（1.0 瓦间歇）
环境因素：
• 当系统安装在温度可能低于-30°C 的位置时，CDI 建议使用加热器模块。
• 当产品温度高于80°C 时需要使用散热器以避免可能损坏天线。
• LineStat 卫星通知系统工作温度范围为-40°C 至80°C。
外壳：粉末涂层无铜铝
窗： 钢化玻璃
系统认证：
• ATEX：II 2G Ex d mb IIB T5 Gb
• IECEx：Ex d mb IIB T5 Gb
管径： 6 英寸至 60 英寸 [152 毫米至 1524 毫米]
管道壁厚： 最大 1.5 英寸 [38.1 毫米]
管道安装组件： 铝（316 不锈钢可选）
带和带扣： 201 不锈钢（316 不锈钢可选）
触点闭合： 电隔离，双刀双掷触点
闭合电流容量： 30 伏直流电时 2 安培
总通道数： 10条（先进先出）
存储通道信息： 通道时间和日期
设计寿命： 30年
存储寿命： 30 年
