供应Magphan SMR100 CT模体产品

品牌：Magphan

型号：SMR100

采购热线：0755-86216601

13714972229

市场价： ¥ 0.00

价格： ¥ 0.00

数量：

立即购买

加入购物车

商品信息

商品描述

﻿品牌：Magphan
型号：SMR100
采购热线：0755-86216601
                13714972229

湾边贸易提供Magphan 模体系列产品

一、Magphan SMR100 CT模体产品介绍

Magphan 体模旨在对磁共振成像 (MRI) 扫描仪进行广泛的性能评估。

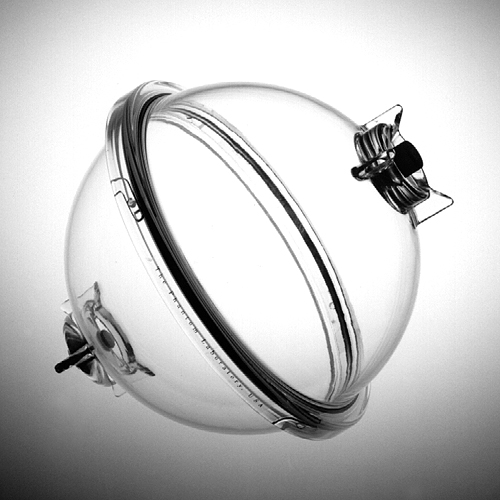

Magphan SMR100 有一个聚氨酯球体外壳，由两个内径为 20 厘米的半球形外壳组成。外壳通过简单的螺纹法兰连接环连接。无需工具即可快速移除测试立方体组件，以提高成像灵活性并便于清洁和维护。Magphan SMR100 模体出厂时没有任何液体。客户必须为其填充合适的 MR 解决方案。

Magphan SMR100 测试立方体：圆柱形和球形SMR100均使用10cm 测试立方体进行图像质量测量。测试立方体由 6 毫米厚的聚碳酸酯塑料制成，外径为 10 厘米。测试立方体包含切片厚度斜坡、感光小瓶、高分辨率测试板和低对比度磁盘。

Magphan SMR100 配置：测试立方体板可以在标准二维配置中组装，具有双相对切片厚度斜坡，使操作员能够快速验证体模的 z 轴是否精确对齐垂直于成像平面。尼龙螺丝将装置固定在一起，使您可以将测试板或立方体的侧面更改为 3 维配置。3-D 配置允许从单个数据采集中获得 x、y 和 z 切片几何测量值。

Magphan SMR100 模体测试总结

Magphan SMR100 测试立方体和模体外壳包含允许对最大可实现的关键 MRI 扫描仪参数进行全面测试的功能。下面列出了它们支持的主要组件和测试。

切片厚度斜坡
- 模型位置
- 扫描切片宽度
- 多切片间距和邻接
- 患者对齐 (3D)
- 工作台增量精度
感光瓶
- T1 测量
- T2 测量
高分辨率测试板
- 高分辨率测量（每厘米 1 至 11 对线）
- 几何失真
立方体支持盘
- 几何失真
- 像素（矩阵）大小验证。
外壳
- 空间均匀性
- 信噪比
- 球形几何形状
- 体外样品测试
- 圆对称
10 cm 球体（可选）
- 磁场均匀性
- 均匀性特征
- 圆对称

Magphan SMR100 模体幻影组件

切片厚度斜坡：切片厚度斜坡安装在测试立方体的外部。斜坡厚 2 毫米，宽 10 毫米，与模型轴成 14° 角，为切片宽度测量提供 4 倍的放大倍数。相对的斜坡在立方体测试平面的中心交叉以进行对齐验证。斜坡可用于测试多切片序列中切片之间的索引以及测试表增量精度。

感光小瓶：感光样品储存在四个圆柱形小瓶中，外径为1.9cm，内径为1.6cm。小瓶可以通过立方体外部 0.6 厘米（1/4 英寸）的端口填充各种溶液，用于 T1 和 T2 测量。

高分辨率测试板：高分辨率仪表被切割成 2 毫米厚的丙烯酸板，由测试立方体内部的通道支撑。高分辨率测试是通过使用一系列矩形槽进行的，这些矩形槽形成一个测试图案，范围从每厘米 1 到 11 个线对（5 毫米到 0.45 毫米分辨率）。用于测试每厘米 1 到 4 对线对的槽长 1.25 厘米，用于测试每厘米 5 到 11 对线对的槽长 0.9 厘米。

为了测试几何失真（空间线性度），3mm 的孔以 2cm、4cm 和 8cm 的方形图案间隔开。系统的几何变形可以通过测量这些孔之间的距离来评估。

低对比度盘：低对比度灵敏度是通过安装在测试立方体底部的丙烯酸盘进行的。磁盘中的圆形凹槽通过体积平均生成低对比度图像。四组三个圆形凹槽的深度分别为0.5mm、0.75mm、1.0mm和2.0mm，直径分别为4mm、6mm和10mm。

立方体支撑盘：两件式立方体支撑盘将立方体固定在幻影外壳内，可以轻松安装和拆卸。除了固定测试立方体的位置外，支撑盘还为空间线性度测量提供信息。

通过测量 megphan 在 x 和 y 方向上的直径来测试几何失真。几何失真也可以通过测量支撑盘中配置成8cm、10cm和12cm正方形的3mm孔之间的距离来评估。

外壳：Magphan SMR100 外壳组件由外壳和立方体支撑盘（支撑10cm测试立方体）组成。可以使用移除了测试立方体和支撑盘的模型外壳进行全面的空间均匀性测量。外壳易于清洁并允许使用凝胶和液体溶液。多个端口允许在排水时不受限制地流动。

注意：Magphan模体不提供对比剂填充溶液。需要添加自己的填充解决方案。

10cm球体（选配）：可选配直径10cm的球体，可安装在20cm球体内，也可单独使用。该球体可用于测试 MRI 扫描仪的磁场均匀性和均匀性特性。磁场以对角线对称体积 (DSV) 的百万分率表示。

获得专利的球形设计
Magphan's获得专利的球形设计结合了球形几何与立方几何的精确对齐。由于磁场特征是根据球谐函数映射的，因此自然磁场会扩展到对角对称体积 (DSV) 或球体。这种对称性是 AAPM 任务组第 6a 号报告（题为“磁共振成像系统的验收测试”）推荐球形的原因。通过旋转球体在横断面、冠状面、矢状面和斜面评估成像性能。Magphan还提供传统的圆柱形外壳，供测试组和制造商使用，它们的性能规格基于圆柱形模型。
