美国BenchMark Wireline直线器 直线测量头 AM5K测头

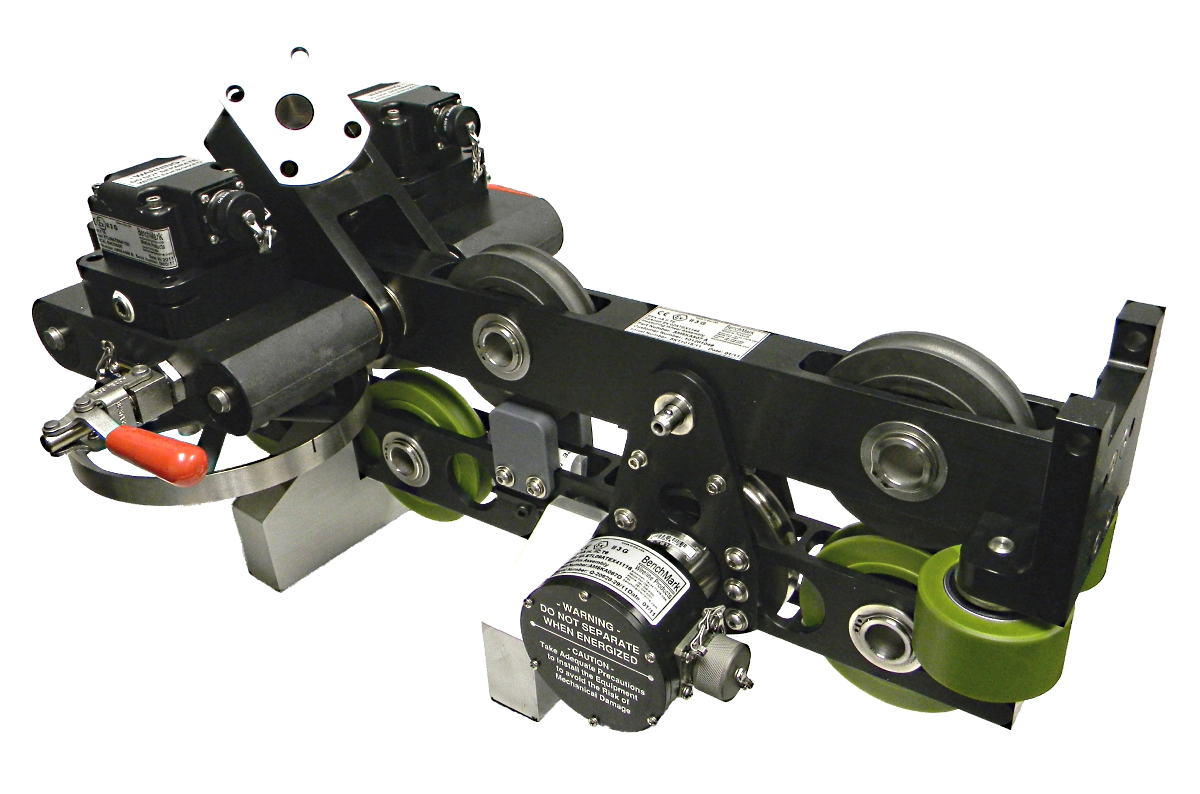

AM5K测头
AM5K 是一种用途广泛的裸眼/套管井设备，用于测量所有类型作业的深度和张力。它具有直线测量功能，可处理多种电缆尺寸，设计用于安装在绕线臂上。
- 最大张力 25000 磅。
- 水平和垂直导辊
- 重量 58 磅
- 安装 – 绕线臂
- 编码器 1 或 2 和负载销
- 线尺寸 4.8 毫米至 22.0 毫米 - .190” 至 .875”
BenchMark的AM5K钢丝绳测量装置
Wireline是一种小巧轻便的设备，用于测量钢丝绳深度和张力。它既适用于开放式，也适用于套管式。
允许测量标准化的井下电缆装置，负责所有类型的操作。其设计安装在钢丝绳装置的缠绕臂。
AM5K使用双弹簧加载测量轮，测量电缆进出钻孔的数，测量轮与光学编码器相连。
AM5K使用电子负载轴测量电缆，紧张三个轮子用于在负载上产生力，轴安装在负载轴上的车轮与两个车轮偏移导向轮。这会在电缆中产生轻微弯曲。
随着钢丝绳张力的增加，电缆的弯曲会产生应变测量负载轴上的相应力。这表示钢丝绳张力的电子信号为传输到提升人员的面板和/或记录计算机。
直线测量-（电缆尺寸可更改不影响深度测量）
双切向测量轮-由特殊材料制成硬化钢（非磁性和耐磨陶瓷车轮也可用）
接受电缆尺寸-从.190“到.875”
轻盈设计，整体张力-适合更容易的高角度索具
设备打开-提供轻松的电缆安装和移除，通过移除单个销
包括水平和垂直导辊最小化测量车轮负载
滚轮尺寸过大-以提高可靠性并减少维修
无负载导辊由复合材料制成材料-减少重量和电缆磨损
后部、中部、顶部或底部缠绕臂安装可获得的张力负载轴和放大器-可配置用于不同的输出
数字磁痕检测器，接受单或双编码器，支持完全独立的备份深度测量系统-使用磁性拾取器，编码器、标记检测器和张力放大器可用于I区或II区区域
阳极氧化铝框架-所有钢部件均电镀或SST-所有轴承均为SST

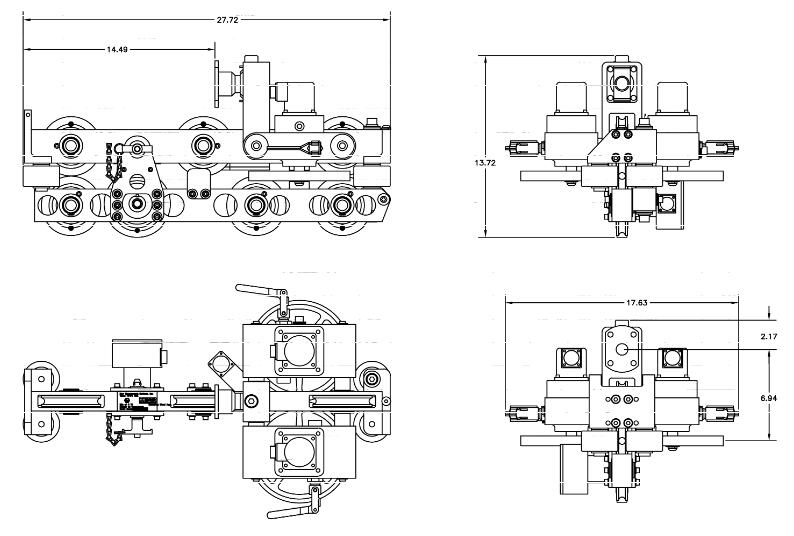

通用规范
高度：13.72英寸.348米
长度：27.72英寸704米
宽度：17.63英寸.447米
重量：58磅26.3千克
最大张力：30000 lbs 13607 kg
线条尺寸：.190至.875英寸
工作温度：-40°F至+149°F-40°C至+65°C
编码器：1200 PPR标准，其他可用
备用计数器：4 PPR Quadarature
负载引脚：无源低电压、差分电压、4-20ma电流回路
++进口直线器 AM5KA518，“AM5K，车轮安装用于17/32”“电缆AM5KA518和AM5KK550“
++直线器张力引线 AMS8A023-20，负载销（续）-负载销电缆AMS8A023
++磁性记号线 AM5KA041-20，MMD续-标记探测器电缆AM5KA041–ECLIPS
++直线器深度线 AMS8A027-20 编码器（续）-编码器电缆图纸AMS8A027
++直线轮 AM5KK550套件。用于17/32“电缆的550槽轮减去标准轮
