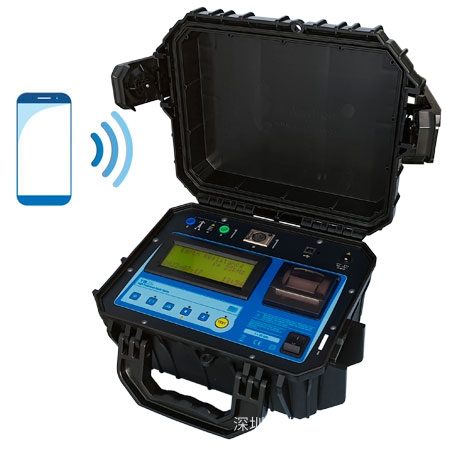

MEGABRAS TM25t高频接地测试仪

用于测量电力塔的接地电阻

可减小相邻塔架的影响，这些塔架由保护电缆连接

工作频率：25 kHz

电阻读数：最高300 Ω

电感元件的自动补偿

自动电流注入

USB 接口

内置内存和打印机

可充电LFP电池

对电力传输塔接地（G）质量的测试是一个受到关注的问题，因为它们通过地线相互连接，地线作为避雷针，

保护线路免受大气放电的影响。由于这种连接的存在，任何使用常规接地电阻测量仪测量塔接地（G）电阻的尝试都会导致错误的结果，因为实际测量的是所有旁路塔接地（G）电阻（或更准确地说，其在低频下的阻抗）。

为支持此类测试——这对电力传输的连续性较为重要——MEGABRAS TM25t高频接地电阻测试仪已被开发出来。

该设备适用于在工作线路上对每个塔进行快速、可靠的接地电阻测量，无需断开接地线。

其操作基于使用高频测量电流（25 kHz）。对于地面导线的电感阻抗，考虑到典型跨度长度，该频率下的阻抗值较高，

从而可以减少被测塔架相邻塔架的影响。该设备仅测量所调查塔的接地电阻，包括其底部。

对于广泛的G系统，如网格、埋地导线、金属管道等，仅考虑与连接点距离较近的部分进行测量，以便测量值代表对类似大气放电的脉冲信号的性能。因此，即使断开接地导线，获得的值与传统低频设备相比，能够较好地反映系统对雷电流的响应特性。

TM25t 是一种便于携带的设备，能够适应热带和高山地区的天气和地理条件，适用于较为恶劣环境下的现场工作。

本文仅作产品功能介绍，具体规格请以官方最新信息为准。产品如有变更，恕不另行通知。图文仅供参考。
