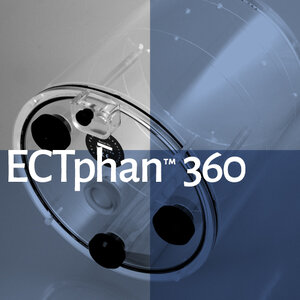

美国phantomlab公司进口圆柱形体模ECTphan 360

测试总结

ECTphan体模由三个主要测试区域组成：测试板、均匀性区域和插入物端板。

• 测试板
    - 像素大小
    - 切片宽度
    - 空间分辨率

• 均匀性部分
    - 整体均匀性
    - 噪声统计

• 端板
    - 低对比度测量（“热”或“冷”）
    - PSF
    - MTF
    - 旋转中心。

组件

测试板：测试板有 4 个间隔 120 毫米的“热”孔，用于测量 X 轴和 Y 轴的像素尺寸。四种达 2.5lp/cm 的条形图案可用于空间分辨率的视觉评估。两个相对的倾斜斜坡能够测量切片厚度。

均匀性部分：均匀性部分提供了一个直径为 20 厘米的区域，可以目视检查伪影和不均匀性。积分不均匀性和 RMS 噪声统计数据可以根据区域中的像素值计算出来。

端板：端板具有螺纹孔，用于安装点光源支架以及“热”和“冷”低对比度插件。当不需要测试时，可以用 SMR 168 塞子堵住孔。

点源支架可以定位在体模中心并在体模中心成像。该支架设计用于对空气中的点源进行散射成像。根据重建的点源数据，生成点扩散函数 (PSF)，并且可以测量半高全宽 (FWHM) 和第十高全宽 (FWTM) 值。如果软件可用，则可以从 PSF 生成调制传递函数 (MTF)。

外部点源插件可用于评估摄像机头的倾斜。这是通过目视检查点源投影数据的旋转电影并注意点源 y 轴位置的任何显着变化来完成的。

重建的点源数据还可用于演示旋转中心 (COR) 的误差。重建数据中需要注意的事项是点源在三个维度上的宽度、形状以及条纹或其他伪影的指示。

ECTphan 模体配有 3 个实心或 3 个空心低对比度插入物。这些嵌件可以以距中心轴 75mm 的放射状方式旋入体模端板，也可以将其放置在体模的中心轴上。刀片由三部分组成：直径为 10、15 和 20 毫米，长为 40 毫米。

空心嵌件通过螺纹端的端口填充。空心插入物用于模拟“热”病变。实心插入物用于模拟“冷”病变。
